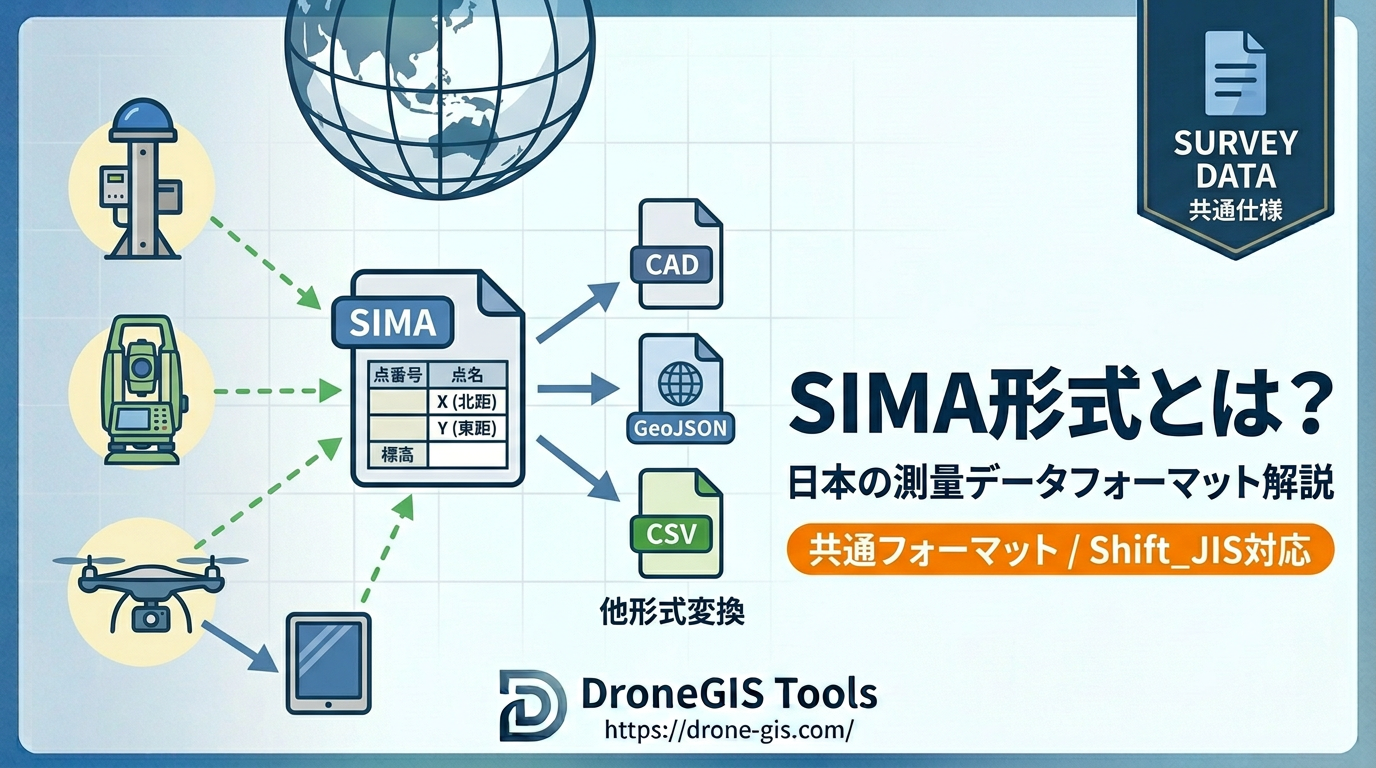

SIMA形式とは？日本の測量データフォーマット解説
SIMA形式の概要
SIMA（シーマ）形式は、一般社団法人日本測量機器工業会（JSIMA: Japan Surveying Instruments Manufacturers' Association）が策定した、測量データの交換用フォーマットです。正式名称は「測量データ共通フォーマット」で、異なるメーカーの測量機器やソフトウェア間でデータをやり取りするための標準仕様として、日本の測量業界で広く利用されています。
SIMA形式が必要とされる背景には、日本の測量現場における機器・ソフトウェアの多様性があります。トータルステーション、GNSS受信機、CADソフト、測量計算ソフトなど、それぞれのメーカーが独自のデータ形式を採用しているため、データ連携時に互換性の問題が生じます。SIMA形式は、この問題を解決する共通言語として機能し、座標値や点番号、点名などの基本情報を統一的に記述できます。
ファイル拡張子は.simが一般的で、テキスト形式（CSV風）のため人間が直接読める可読性の高さも特徴です。エンコーディングにはShift_JISが使用されることが多く、日本語の点名にも対応しています。
SIMAファイルの構造
SIMAファイルは大きく分けてヘッダー部とデータ部で構成されます。各行はカンマ区切りのフィールドで記述され、行の先頭にあるレコード識別子によってデータの種類が判別されます。
ヘッダー部にはファイルの基本情報が記載されます。測地系（世界測地系か日本測地系か）、座標系番号（平面直角座標系の系番号）、単位系（メートル法）などの情報が含まれます。これらのメタ情報により、座標値を正しく解釈するための前提条件が明確になります。
データ部には座標データが1点1行の形式で記述されます。各行には点番号、点名、X座標（北方向）、Y座標（東方向）、標高の順にカンマ区切りで値が並びます。ここで注意すべき点は、SIMAにおけるX座標は測量座標系の慣例に従い北方向を表すということです。数学的なXY座標とは軸の方向が逆転しているため、GISソフトウェアとの連携時には軸の対応関係に注意が必要です。
SIMAの座標系指定
日本の公共測量では、19の平面直角座標系（I系〜XIX系）が定義されており、SIMAファイルのヘッダー部で使用する座標系番号を指定します。この番号は測量成果の正しい位置を復元するために不可欠な情報です。
たとえば、東京都の測量データであれば第IX系（9系）、大阪府であれば第VI系（6系）を指定します。座標系番号の誤りは位置の大きなずれにつながるため、データ作成時には現場の所在地に対応する正しい系番号を確認する必要があります。
測地系についても注意が必要です。現在の日本の測量基準は世界測地系（JGD2011）ですが、古い測量成果には旧日本測地系（Tokyo Datum）で記録されたデータも存在します。SIMAファイルでは測地系の識別情報をヘッダーに記載することで、読み込み側のソフトウェアが適切な座標変換を適用できるようにしています。旧測地系のデータを現在の座標系に変換する場合、約400〜500mの位置補正が必要となるため、測地系の取り違えは致命的なエラーとなります。
他形式との変換
SIMA形式は日本国内では標準的ですが、国際的なGISソフトウェアやWebマッピングシステムとの連携には、他の形式への変換が必要になる場面があります。
GeoJSONへの変換では、SIMA座標（平面直角座標系）から緯度経度（WGS84）への座標変換が最大のポイントです。座標系番号に基づいてガウス・クリューゲル逆変換を行い、得られた緯度経度をGeoJSONのFeatureCollectionとして出力します。点名や点番号はpropertiesフィールドに格納するのが一般的です。
CSVへの変換は比較的単純で、SIMAのカンマ区切り構造をそのまま活かせます。ただし、ヘッダー行の追加やフィールド名の明示化を行い、汎用的な表計算ソフトやデータベースで扱いやすい形にする工夫が求められます。
KMLへの変換では、座標変換に加えて高度情報の取り扱いに注意が必要です。SIMAの標高値は通常ジオイド高（標高）ですが、KMLの高度はWGS84楕円体高として解釈されるため、ジオイドモデルを用いた補正が必要になる場合があります。
実務での活用シーン
SIMA形式が最も力を発揮するのは、現場と事務所の間でのデータ受け渡し場面です。現場でトータルステーションやGNSS受信機を使って取得した測量データをSIMA形式でエクスポートし、事務所のCADソフトや測量計算ソフトにインポートするワークフローは、日本の測量業務における標準的な運用方法です。
CADとの連携では、測量成果をSIMA形式で出力し、CADソフト側でSIMAインポート機能を使って図面上に座標点を配置します。逆に、CAD上で設計した計画座標をSIMA形式でエクスポートし、トータルステーションに取り込んで現場での杭打ちに利用することもできます。この双方向のデータフローが、SIMA形式の実務的な価値を高めています。
ドローン測量との関連では、写真測量ソフト（Metashape、Pix4Dなど）で生成したGCPや出来形管理点の座標をSIMA形式に変換し、既存の測量ワークフローに統合するケースが増えています。また、国土交通省のi-Construction施策においても、3次元測量データの納品にSIMA形式が指定される場面があり、フォーマットへの対応は実務上不可欠です。
複数の業者間で測量データを共有する場面でも、SIMAは共通フォーマットとして重宝します。各社が異なるメーカーの機器・ソフトを使用していても、SIMA形式を介することでスムーズなデータ連携が可能となります。
