ドローン測量の精度を上げるためのGCP設置ガイド
GCPとは
GCP（Ground Control Point：地上基準点）とは、ドローン写真測量において成果物の位置精度を担保するために地上に設置する基準点です。ドローンで撮影した空中写真からSfM（Structure from Motion）処理によって3Dモデルやオルソ画像を生成する際、GCPの既知座標を拘束条件として与えることで、成果物を正確な地理座標系に位置づけることができます。
GCPを使用しない場合、成果物の位置精度はドローン搭載のGNSS受信機の測位精度に依存します。一般的な単独測位では水平数メートル、垂直方向ではさらに大きな誤差が生じるため、公共測量や高精度が求められる業務ではGCPの設置が不可欠です。
国土地理院の「UAVを用いた公共測量マニュアル（案）」では、写真測量における標定点（GCP）の設置基準が定められており、撮影区域や要求精度に応じた適切なGCP配置が求められています。

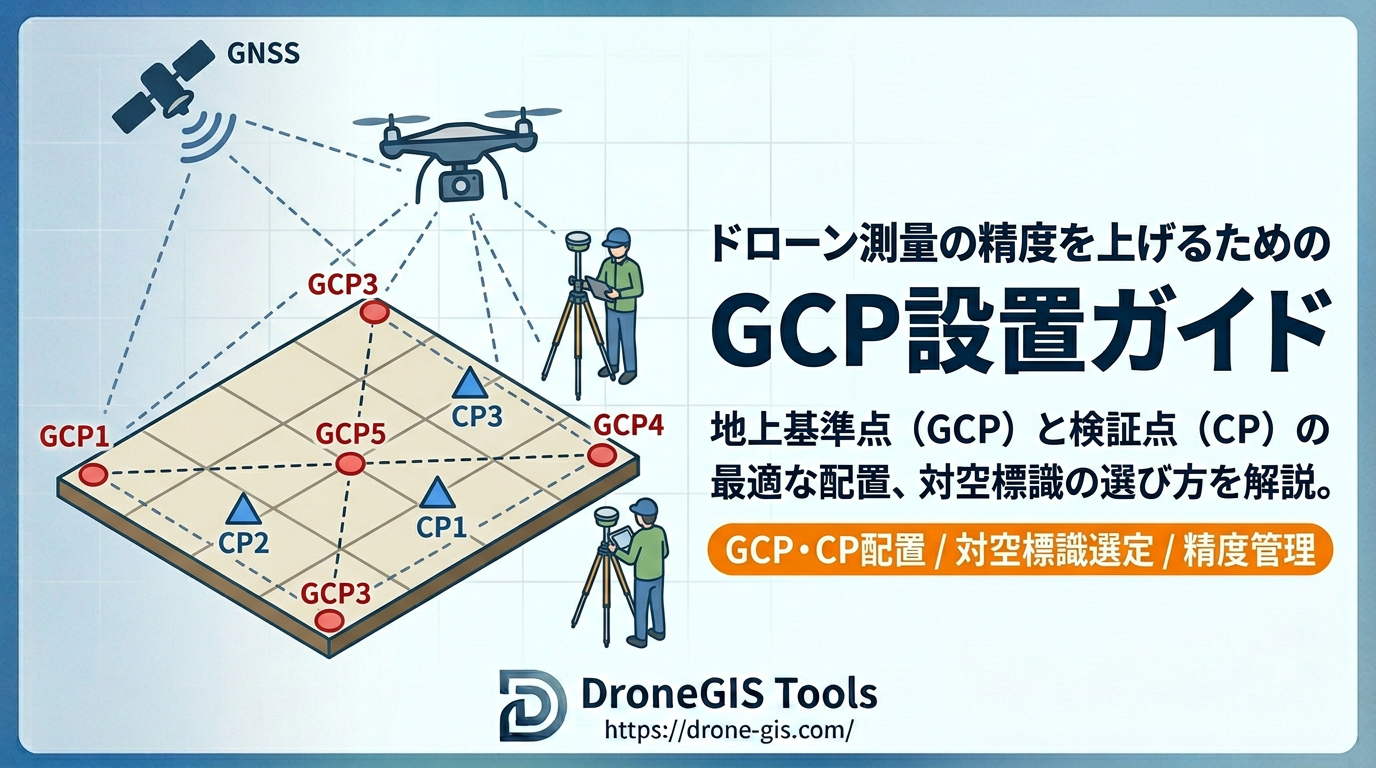

GCPの最適な配置パターン
GCPの配置は、成果物の精度に直接影響する極めて重要な要素です。基本的な配置原則として、撮影範囲の外周部にGCPを配置し、さらに中央付近にも配置することが推奨されます。最低でも5点以上のGCPを設置することが望ましく、撮影面積が広い場合はそれに応じて点数を増やします。
具体的な配置パターンとしては、撮影範囲の四隅に各1点、中央に1点の計5点を基本とし、範囲が広い場合は外周の辺上や内部に追加の点を配置します。GCPが撮影範囲の一部に偏っていると、GCPのない領域で精度が著しく低下するため、できるだけ均等に分散させることが重要です。
特に注意すべき点として、撮影範囲の外側にはGCPの拘束が効かないため、外周部のGCPは撮影範囲の端からある程度内側（撮影範囲の10%程度内側）に設置します。また、標高差が大きい現場では、高い場所と低い場所の両方にGCPを配置し、垂直方向の精度も確保します。
GCPの計測方法
GCPの座標は、成果物に求められる精度以上の精度で計測する必要があります。主な計測方法として、RTK-GNSS、トータルステーション（TS）、既知点からの測設の3つがあります。
RTK-GNSSによる計測は、最も効率的な方法です。ネットワーク型RTKを使用すれば、単独の受信機のみで水平1〜2cm、垂直2〜3cm程度の精度でGCP座標を取得できます。広い現場でも短時間で多数のGCPを計測できるため、ドローン測量との親和性が高い方法です。
トータルステーションによる計測は、既知点（基準点や水準点）から角度と距離を測定してGCP座標を求める方法です。上空視界が確保できない場所やGNSS信号の受信が困難な場所でも高精度な計測が可能です。ただし、既知点からの見通しが必要なため、現場条件によっては適用が難しい場合があります。
既知点からの測設は、近傍の公共基準点や既設の測量杭を起点として、TSやGNSSでGCPの座標を求める方法です。公共座標系との整合性を確保する上で、最も確実な手法といえます。
対空標識の選び方
対空標識は、空中写真上でGCPの位置を正確に特定するために地上に設置するマーカーです。対空標識の選定は、写真上でのGCP計測精度を左右する重要な要素です。
サイズについては、使用するドローンの飛行高度と搭載カメラの解像度（GSD：地上画素寸法）から決定します。一般的に、対空標識は空中写真上で少なくとも10ピクセル以上の大きさで写ることが推奨されます。GSDが2cm/pixelの場合、対空標識は最低20cm以上、推奨30cm以上のサイズが必要です。
色については、地面とのコントラストが高い配色を選びます。最も一般的なのは白黒の市松模様やクロスパターンで、草地・土面・アスファルトなどさまざまな地表面で高いコントラストを確保できます。蛍光色（ピンクやオレンジ）のマーカーも視認性が高く、現場での設置・回収作業が容易です。
形状は、中心点が明確に特定できるデザインを選ぶことが重要です。十字型やX字型のパターンは中心の特定が容易で、写真測量ソフトウェアの自動認識にも対応しやすい利点があります。円形のドットパターンは風による変形に強く、屋外での長時間設置に適しています。
検証点（CP）による精度管理
検証点（Check Point：CP）は、SfM処理で拘束条件として使用せず、成果物の精度を独立に検証するために設置する点です。GCPとは異なり、CPの座標はSfM処理後に成果物から読み取った座標と現地計測の座標を比較し、残差（RMSE：二乗平均平方根誤差）として精度を評価します。
GCPのみでは、写真測量処理がGCPに過度にフィッティングしてしまい（過適合）、GCP上では残差が小さくてもGCPから離れた場所では精度が低下している可能性があります。CPを設置することで、このような精度の偏りを客観的に検出できます。
CPの設置数は、GCPの設置数に応じて決定します。目安として、GCPの20〜30%程度、最低でも3点以上のCPを設置します。配置はGCPの間に分散して設置し、特に精度が求められるエリアにも重点的に配置します。
精度の評価基準として、国土地理院のUAV測量マニュアルでは、CPの水平・垂直それぞれの残差RMSEが要求精度を満たすことが求められています。一般的な土木測量では、水平5cm以内、垂直10cm以内が目安とされますが、案件の要求仕様に応じて基準を設定します。CPの残差が基準を超えた場合は、GCPの配置やSfM処理パラメータの見直し、再撮影などの対策が必要です。
