平面直角座標系とは？日本の測量座標系の基礎知識
平面直角座標系とは
平面直角座標系とは、日本の公共測量において標準的に使用される平面座標系です。地球の曲面上にある緯度経度の座標を、ガウス・クリューゲル投影法（横メルカトル図法の一種）を用いて平面に投影することで、メートル単位での距離計算や面積計算を容易にしています。
日本全国を19のゾーンに分割し、それぞれに固有の原点（座標原点）を設定しています。この仕組みにより、各ゾーン内では投影による歪みを最小限に抑えながら、平面上のXY座標として位置を表現できます。国土地理院が定める測量法施行令に基づいて規定されており、公共測量の成果はすべてこの座標系で管理されます。

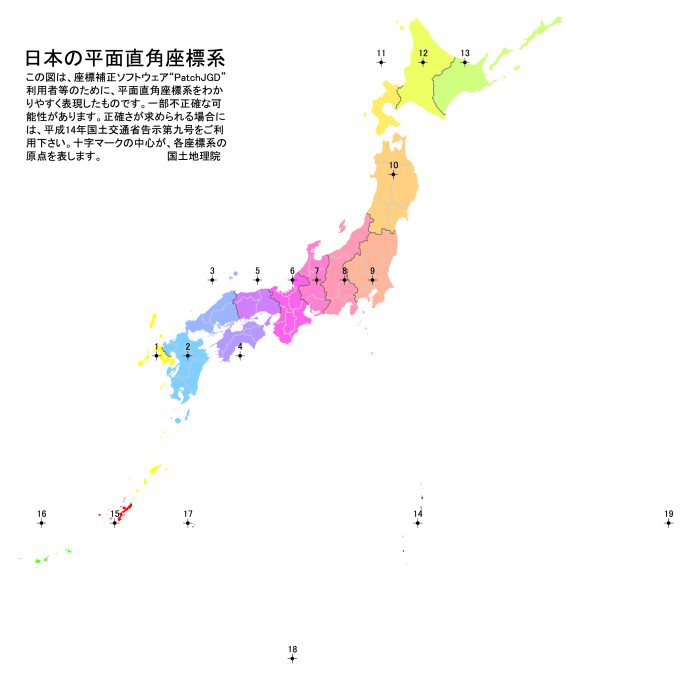

19系の区分と選び方
日本の平面直角座標系は第1系から第19系まで19のゾーンに区分されています。各系には座標原点が設定されており、原点からの距離をX座標（南北方向）とY座標（東西方向）で表します。測量対象地域がどの系に属するかを正しく選択することが、正確な座標値を得るための第一歩です。
主要な系の区分は以下の通りです。北海道は広大な面積をカバーするため第11系、第12系、第13系の3つの系を使用します。東北地方は第10系、関東地方は主に第9系、中部地方は第7系・第8系、近畿地方は第6系、中国・四国地方は第3系・第4系・第5系、九州地方は第1系・第2系が適用されます。沖縄県は第15系、南西諸島の一部は第16系・第17系を使用します。
系の選択を誤ると、座標値が本来の位置から大きくずれてしまいます。特に県境付近の現場では、隣接する系との境界に注意が必要です。作業地域の市区町村名から適用される系番号を確認するのが確実な方法です。
19系の原点と適用区域一覧
各座標系の原点（経緯度）と適用区域は、国土交通省告示により定められています。以下の表は国土地理院「平面直角座標系（平成十四年国土交通省告示第九号）」に基づく一覧です。
| 系番号 | 原点経度（東経） | 原点緯度（北緯） | 適用区域 |
|---|---|---|---|
| I | 129°30′00″ | 33°00′00″ | 長崎県、鹿児島県のうち北方北緯32度南方北緯27度西方東経128度18分東方東経130度を境界線とする区域内（奄美群島は東経130度13分までを含む。）にあるすべての島、小島、環礁及び岩礁 |
| II | 131°00′00″ | 33°00′00″ | 福岡県、佐賀県、熊本県、大分県、宮崎県、鹿児島県（I系に規定する区域を除く。） |
| III | 132°10′00″ | 36°00′00″ | 山口県、島根県、広島県 |
| IV | 133°30′00″ | 33°00′00″ | 香川県、愛媛県、徳島県、高知県 |
| V | 134°20′00″ | 36°00′00″ | 兵庫県、鳥取県、岡山県 |
| VI | 136°00′00″ | 36°00′00″ | 京都府、大阪府、福井県、滋賀県、三重県、奈良県、和歌山県 |
| VII | 137°10′00″ | 36°00′00″ | 石川県、富山県、岐阜県、愛知県 |
| VIII | 138°30′00″ | 36°00′00″ | 新潟県、長野県、山梨県、静岡県 |
| IX | 139°50′00″ | 36°00′00″ | 東京都（XIV系、XVIII系及びXIX系に規定する区域を除く。）、福島県、栃木県、茨城県、埼玉県、千葉県、群馬県、神奈川県 |
| X | 140°50′00″ | 40°00′00″ | 青森県、秋田県、山形県、岩手県、宮城県 |
| XI | 140°15′00″ | 44°00′00″ | 小樽市、函館市、伊達市、北斗市、北海道後志総合振興局の所管区域、北海道胆振総合振興局の所管区域のうち豊浦町、壮瞥町及び洞爺湖町、北海道渡島総合振興局の所管区域、北海道檜山振興局の所管区域 |
| XII | 142°15′00″ | 44°00′00″ | 北海道（XI系及びXIII系に規定する区域を除く。） |
| XIII | 144°15′00″ | 44°00′00″ | 北見市、帯広市、釧路市、網走市、根室市、北海道オホーツク総合振興局の所管区域のうち美幌町、津別町、斜里町、清里町、小清水町、訓子府町、置戸町、佐呂間町及び大空町、北海道十勝総合振興局の所管区域、北海道釧路総合振興局の所管区域、北海道根室振興局の所管区域 |
| XIV | 142°00′00″ | 26°00′00″ | 東京都のうち北緯28度から南であり、かつ東経140度30分から東であり東経143度から西である区域 |
| XV | 127°30′00″ | 26°00′00″ | 沖縄県のうち東経126度から東であり、かつ東経130度から西である区域 |
| XVI | 124°00′00″ | 26°00′00″ | 沖縄県のうち東経126度から西である区域 |
| XVII | 131°00′00″ | 26°00′00″ | 沖縄県のうち東経130度から東である区域 |
| XVIII | 136°00′00″ | 20°00′00″ | 東京都のうち北緯28度から南であり、かつ東経140度30分から西である区域 |
| XIX | 154°00′00″ | 26°00′00″ | 東京都のうち北緯28度から南であり、かつ東経143度から東である区域 |
緯度経度との違い
緯度経度は地球を球体（正確には回転楕円体）として捉え、角度で位置を表す球面座標です。一方、平面直角座標系は地球表面を平面に投影し、メートル単位で位置を表す平面座標です。両者の最大の違いは、距離や面積の計算のしやすさにあります。
緯度経度で2点間の距離を求めるには、楕円体上の測地線長を計算する必要があり、複雑な数式が必要です。しかし平面直角座標系なら、三平方の定理（ピタゴラスの定理）を適用するだけで距離を算出できます。この特性が測量の実務で平面直角座標系が使われる最大の理由です。
ただし、平面座標への投影には必ず歪みが伴います。ガウス・クリューゲル投影法では、原点からの距離が離れるほど縮尺係数が大きくなります。平面直角座標系の各ゾーンは、縮尺係数が0.9999以上（歪みが1/10,000以下）となる範囲に設計されており、測量に必要な精度を確保しています。
ドローン測量での活用
ドローン測量では、GNSSによる位置情報取得と写真測量を組み合わせて成果を作成します。GNSSが出力する座標は基本的に緯度経度（WGS84測地系）と楕円体高ですが、公共測量の成果として納品する際には平面直角座標系とジオイド補正後の標高に変換する必要があります。
実務上の変換フローは次の通りです。まず、ドローンに搭載されたGNSSまたはRTK測位で撮影位置の緯度経度・楕円体高を取得します。次に、SfMソフトウェア（Metashape、Pix4Dなど）で写真解析を行い、3次元モデルを生成します。このとき、地上基準点（GCP）の座標を平面直角座標系で入力して精度を確保します。最終的な成果物（オルソ画像、点群データ、数値地形モデル）は、指定された座標系で出力します。
近年はRTK対応ドローンの普及により、飛行中にリアルタイムでcm級の測位が可能になっています。この場合でも、基準局の座標や補正情報を正しい座標系で設定することが重要です。
座標変換の注意点
座標変換を行う際に最も注意すべきなのは「系跨ぎ」の問題です。測量対象エリアが2つの座標系の境界にまたがる場合、どちらの系で統一するか、あるいは両方の系でデータを管理するかを事前に決定する必要があります。発注者の仕様書に座標系の指定があれば、それに従います。
また、平面直角座標系のX座標・Y座標の定義は数学的な慣例と異なります。測量の平面直角座標系ではX軸が北方向（南北）、Y軸が東方向（東西）です。CADソフトや一部のGISソフトではこの定義が逆転していることがあるため、データの入出力時に確認が必要です。
さらに、日本測地系（旧日本測地系・Tokyo Datum）と世界測地系（JGD2000 / JGD2011）の違いにも注意が必要です。2002年の測量法改正以降、公共測量は世界測地系で行われていますが、古い測量成果や地番図には旧日本測地系のデータが残っている場合があります。測地系の変換を行わずにデータを混在させると、約400mのずれが生じます。
